高層建筑給水泵

產品型號：LG系列

更新時間：2024-11-26

瀏覽次數：3728

簡要描述：LG系列高層建筑給水泵-主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水結構說

產品咨詢在線客服

產品介紹

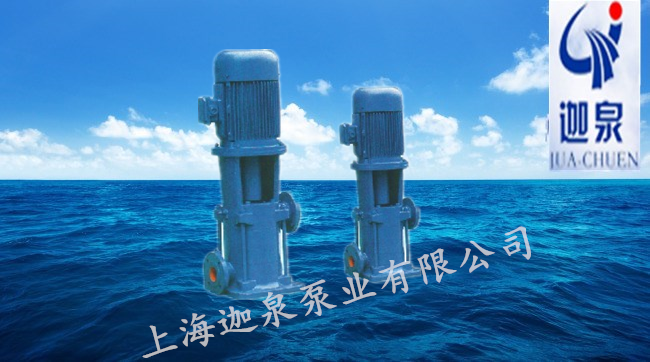

LG系列高層建筑給水泵-簡介

LG系列高層建筑給水泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水.應用范圍:主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水結構說明:

LG型泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。

LG型泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部）?！”米?、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成?！”幂S為合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型聯軸器聯接。密封裝置采用軟填料密封和機械密封。在采用軟填料密封時，與之相摩擦的軸套丙為碳素鋼制成，并經淬火處理，以增加面磨性?！∪~輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG和40LG則由水封環組成平衡管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換?！≡诒米?、中段上分別裝有密封環和口環、用以減少高壓水漏回進水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。

LG型立式多級離心泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體。

LG型泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪音低、占地面積小的優點，主要應用于高層建筑供水，也可應用廠礦，企業給水排水以及低壓鍋爐循環用水。

LG型立式多級離心泵-工作條件

LG型立式多級離心泵系統工作壓力為2.4Mpa，即泵的吸入壓力+泵揚程≦2.4MP,泵的靜壓試驗壓力3.6Mpa。

訂貨時請注明系統工作壓力，若泵系統工作壓力超過2.4Mpa時，請在訂貨時予以說明，以便另行設計、制造。

立式多級離心泵可輸送≦105℃的清水或理化性質類似清水的其它液體。

LG型立式多級離心泵-主要用途

主要用于高層建筑生活、消防、采暖、空調系統給水、賓館飯店、大型商場、寫字樓等高層建筑，工礦企業市政工程給排水、消防、噴淋系統給水及鍋爐給水、化工流程補給水等場合。

LG型立式多級離心泵-產品特點

立式結構，安裝調試方便，獨特設計的電機和泵體采用聯體機座，同心度，加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式多級泵新的美感，使產品煥發藝術的魅力，可以和國外廠家多級泵媲美。

軸承采用國際品牌精密軸承，精度高，可靠性好，壽命長。

軸封采用填料或機械密封，后者為前者的改進型：采用不銹鋼、鈦化鎢、氟橡膠等材料制成，耐高溫，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

葉輪及轉動磨擦件均采用合金制造，耐腐蝕，不生銹，同時可避免產生銹水，堵塞噴淋等消防器件，延長了泵。

LG型立式多級離心泵-型號意義:

型號	流量	揚程	轉速	功率（kW）		效率	必需	葉輪外徑
型號	(m3/h)	(m)	(r/min)	軸功率	電機功率	(%)	汽蝕余量	(mm)
25LG3-10×2	3	20	2900	0.39	0.75	42	2	98
25LG3-10×3	3	30	2900	0.58	1.1	42	2	98
25LG3-10×4	3	40	2900	0.78	1.5	42	2	98
25LG3-10×5	3	50	2900	0.97	1.5	42	2	98
25LG3-10×6	3	60	2900	1.17	2.2	42	2	98
25LG3-10×7	3	70	2900	1.36	2.2	42	2	98
25LG3-10×8	3	80	2900	1.56	2.2	42	2	98
25LG3-10×9	3	90	2900	1.75	2.2	42	2	98
25LG3-10×10	3	100	2900	1.95	3	42	2	98
25LG3-10×11	3	110	2900	2.14	3	42	2	98
25LG3-10×12	3	120	2900	2.33	4	42	2	98
25LG3-10×13	3	130	2900	2.53	4	42	2	98
25LG3-10×14	3	140	2900	2.72	4	42	2	98
25LG3-10×15	3	150	2900	2.92	4	42	2	98
32LG6.5-15×2	6.5	30	2900	1	1.5	53	2.4	116
32LG6.5-15×3	6.5	45	2900	1.5	2.2	53	2.4	116
32LG6.5-15×4	6.5	60	2900	2	3	53	2.4	116
32LG6.5-15×5	6.5	75	2900	2.5	4	53	2.4	116
32LG6.5-15×6	6.5	90	2900	3	4	53	2.4	116
32LG6.5-15×7	6.5	105	2900	3.5	5.5	53	2.4	116
32LG6.5-15×8	6.5	120	2900	4	5.5	53	2.4	116
40LG12-15×2	12	30	2900	1.63	2.2	60	2.9	120
40LG12-15×3	12	45	2900	2.45	3	60	2.9	120
40LG12-15×4	12	60	2900	3.27	4	60	2.9	120
40LG12-15×5	12	75	2900	4.08	5.5	60	2.9	120
40LG12-15×6	12	90	2900	4.9	5.5	60	2.9	120
40LG12-15×7	12	105	2900	5.72	7.5	60	2.9	120
40LG12-15×8	12	120	2900	6.54	7.5	60	2.9	120
50LG24-20×2	24	40	2950	3.79	5.5	69	3.15	134
50LG24-20×3	24	60	2950	5.68	7.5	69	3.15	134
50LG24-20×4	24	80	2950	7.58	11	69	3.15	134
50LG24-20×5	24	100	2950	9.47	11	69	3.15	134
50LG24-20×6	24	120	2950	11.37	15	69	3.15	134
65LG36-20×2	36	40	2950	5.41	7.5	72.5	3.4	136
65LG36-20×3	36	60	2950	8.11	11	72.5	3.4	136
65LG36-20×4	36	80	2950	10.82	15	72.5	3.4	136
65LG36-20×5	36	100	2950	13.52	18.5	72.5	3.4	136
65LG36-20×6	36	120	2950	16.23	22	72.5	3.4	136
80LG50-20×2	50	40	2950	7.26	11	75	3.8	135
80LG50-20×3	50	60	2950	10.89	15	75	3.8	135
80LG50-20×4	50	80	2950	14.52	18.5	75	3.8	135
80LG50-20×5	50	100	2950	18.16	22	75	3.8	135
80LG50-20×6	50	120	2950	21.78	30	75	3.8	135
